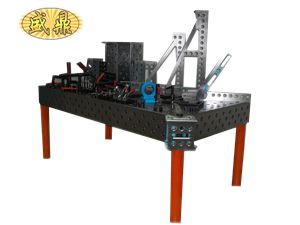

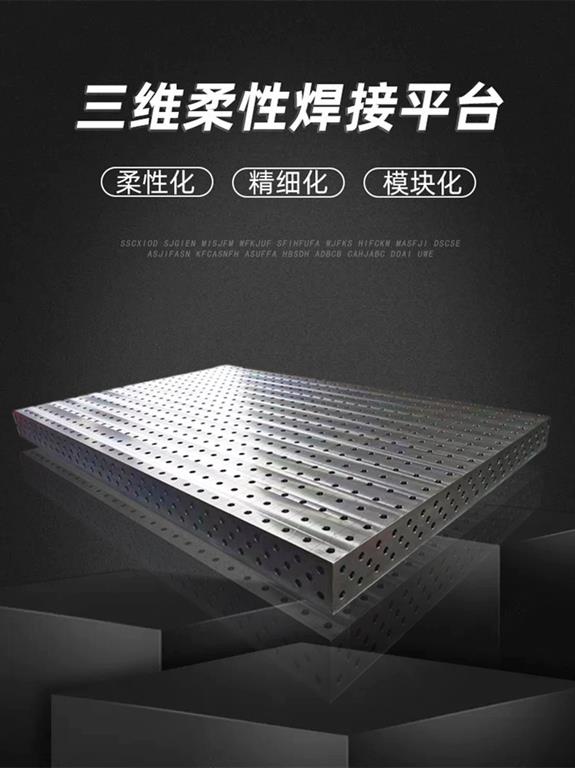

三維柔性焊接平臺產品詳情

三維柔性焊接平臺產品特點:互換性強.穩定性高.精度確保.性?xún)r(jià)比高,適用于小批量多品種多規格的工件焊接和產品的裝配,

三維柔性焊接平臺分類:按孔系分為:Φ28和Φ16兩大系列.按結構分為二維柔性組合工裝和三維柔性組合工裝.工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺,

 技術參數:28系列工裝平臺孔距為100mm,16系列工裝平臺孔距為50mm.平臺上均刻有相應的網格線.根據客戶要求.在平臺的兩直角邊上面可以刻畫毫米標度尺,

1. 通用2D.3D工裝平臺（Φ16.Φ28孔系）:

1） 工裝平臺的平面度:≤0.15mm/m2, 3D平臺平面與側面的垂直度:≤0.15mm/m

2） 工裝平臺材質:鋼件（低合金鋼Q345）,進行整體熱處理.消除內應力

3） 孔距位置公差±0.05mm以?xún)?nèi)

4） Φ16系列孔距為50mm.Φ28系列孔距為100mm

2. 工裝夾具的主要輔件:

1） U型方箱.L型方箱:

材質:Q345.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

2） 支撐角鐵:

材質:Q345或HT250.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

3） 定位件:材質:45#.平面度≤0.2mm/m2,垂直度≤0.15/200mm.平行度≤0.20/200mm

4） 角度器:材質:45#.可根據刻度準確定位0至225度的任意角度.角度調節準確到0.5度

5） 鎖緊件:材質:45#.鎖緊力≥1.2T.調質處理HRC32-35°,鋼珠淬火處理HRC58-62°

6） 壓緊件:材質:45#.調質處理

產品簡介：

三維柔性組合焊接夾具系統是將金屬切削加工領域使用的組合夾具理論成功運用到焊接加工領域，是從傳統的型平臺，槽系平臺發展起來的三維孔系組合夾具系統?；旧纤械牧悴考渴墙饘偌庸ぜ?，確保了產品的質量和競爭優勢。

主要特點：

精加工工作平臺，表面特殊處理，不易受焊接飛濺損傷，使用壽命長。

多種組合夾具，隨意組合。

準確確定、快速裝夾，調高產品質量和生產效率。

設備柔性好，更換相應夾具可快速更換任意產品，設備_淘汰。
